LLE（Locally Linear Embedding）算法

Core idea

LLE is inherently a non-linear dimensionality reduction strategy

即局部线性嵌入算法。该算法是针对非线性信号特征矢量维数的优化方法，这种维数优化并不是仅仅在数量上简单的约简，而是在保持原始数据性质不变的情况下，将高维空间的信号映射到低维空间上，即特征值的二次提取。

Charateristics: neighborhood-preserving

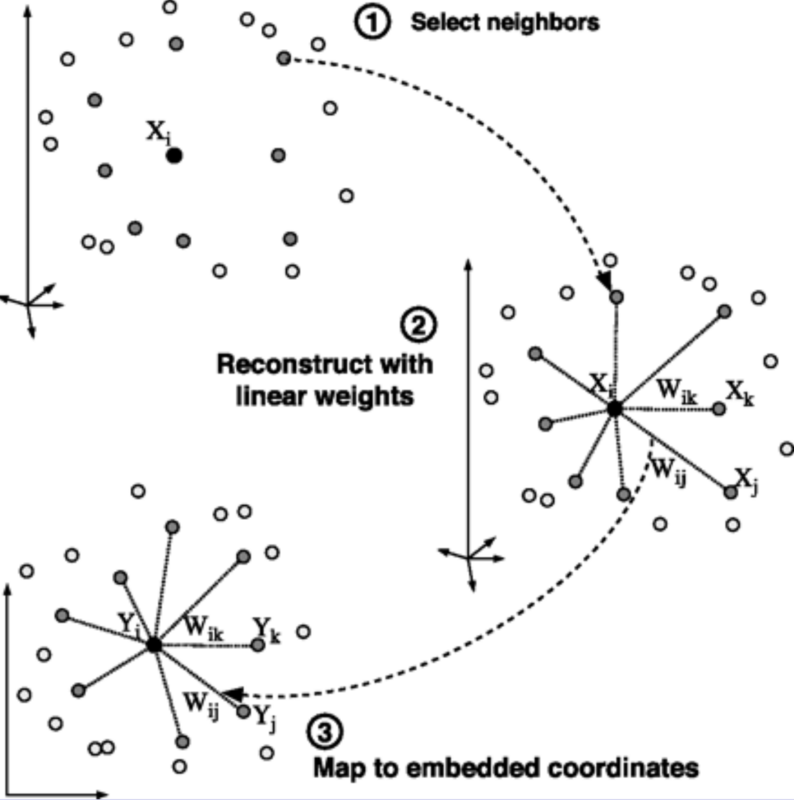

Steps

Select neighbors
Reconstruct with linear weights
Map to embedded coordinates

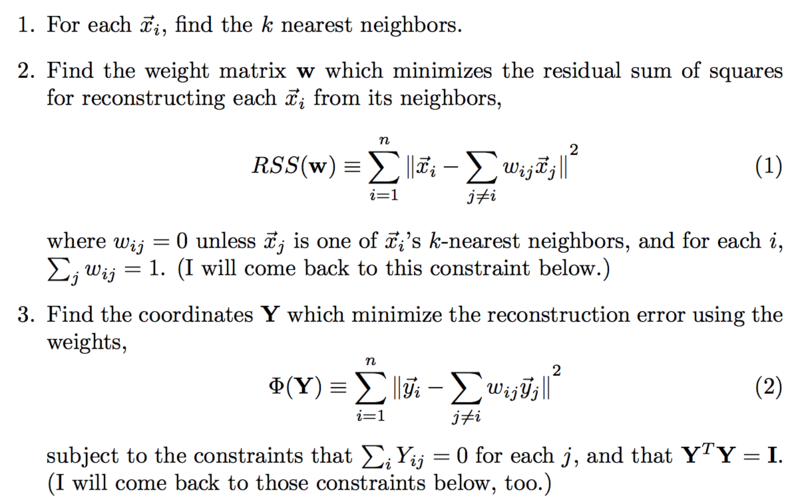

Basic formulas

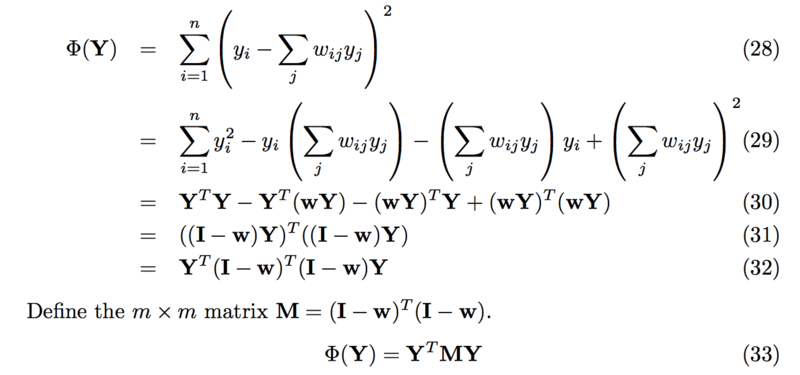

How to translate this problem to eigenvalue solution

Use a Lagrange multiplier

More details can be found on https://segmentfault.com/a/1190000016491406

Graph Embedding

寻找neighborhood：直接用Graph的邻接结构表示neighborhood
计算linear weights：直接用邻接矩阵W
生成embedding：计算矩阵M特征值，当节点数为n，embedding为q维时，取[n-q, n-1]的特征向量为embedding结果

Code

simple_code:

import numpy as np

import matplotlib.pyplot as plt

from sklearn import datasets, manifold

from mpl_toolkits.mplot3d import Axes3D

swiss_roll = datasets.make_swiss_roll(n_samples=1000)

X = swiss_roll[0]

Y = np.floor(swiss_roll[1])

d = 3

k = 999

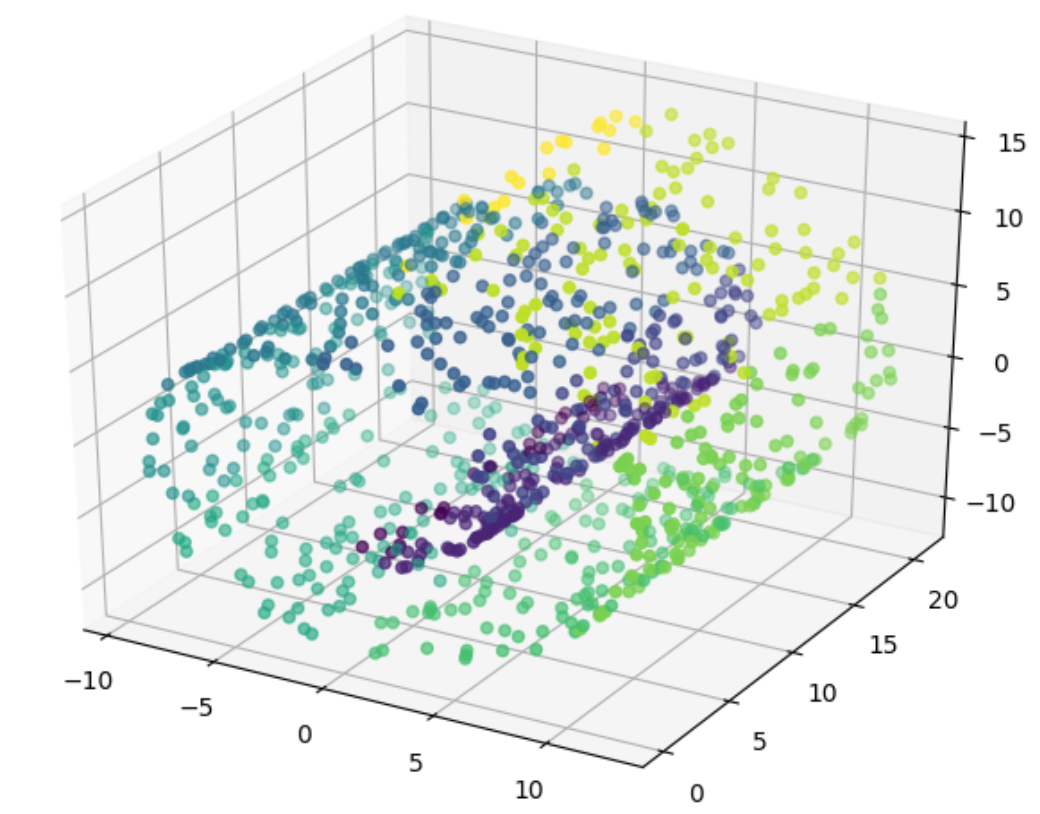

fig_original = plt.figure('swiss_roll')

ax = Axes3D(fig_original)

ax.scatter(X[:, 0], X[:, 1], X[:, 2], marker='o', c=Y)

LLE = manifold.LocallyLinearEmbedding(n_components=d, n_neighbors=k, eigen_solver='auto')

X_r = LLE.fit_transform(X)

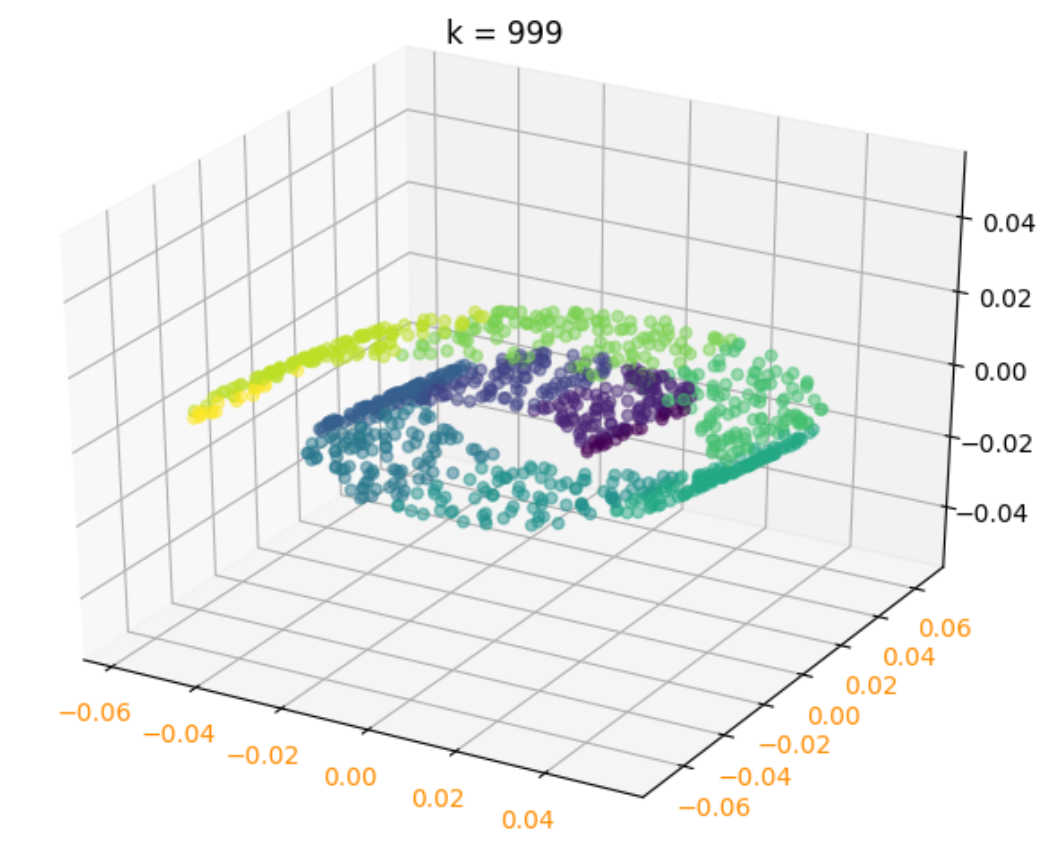

fig = plt.figure('LLE')

ax = Axes3D(fig)

ax.scatter(X_r[:, 0], X_r[:, 1], marker='o', c=Y, alpha=0.5)

ax.set_title("k = %d" % k)

plt.xticks(fontsize=10, color='darkorange')

plt.yticks(fontsize=10, color='darkorange')

plt.show()

another version:

import numpy as np
import matplotlib.pyplot as plt
from sklearn import datasets, decomposition, manifold
from mpl_toolkits.mplot3d import Axes3D

def load_data():
    '''
    从sklearn中读取swiss_roll数据集
    :return:
    '''
    swiss_roll = datasets.make_swiss_roll(n_samples=1000)
    return swiss_roll[0], np.floor(swiss_roll[1])

def LLE_components(*data):
    X, Y = data
    for n in [3, 2, 1]:  # 最终的降维目标
        lle = manifold.LocallyLinearEmbedding(n_components=n)  # sklearn的LLE方法
        lle.fit(X)
        print("n = %d 重建误差：" % n, lle.reconstruction_error_)

def LLE_neighbors(*data):
    X, Y = data
    Neighbors = [1, 2, 3, 4, 5, 15, 30, 100, Y.size - 1]  # 可以选择的几个邻域值

fig = plt.figure("LLE", figsize=(9, 9))

for i, k in enumerate(Neighbors):
        lle = manifold.LocallyLinearEmbedding(n_components=2, n_neighbors=k, eigen_solver='dense')
        '''
        eigen_solver：特征分解的方法。有‘arpack’和‘dense’两者算法选择。
        当然也可以选择'auto'让scikit-learn自己选择一个合适的算法。
        ‘arpack’和‘dense’的主要区别是‘dense’一般适合于非稀疏的矩阵分解。
        而‘arpack’虽然可以适应稀疏和非稀疏的矩阵分解，但在稀疏矩阵分解时会有更好算法速度。
        当然由于它使用一些随机思想，所以它的解可能不稳定，一般需要多选几组随机种子来尝试。
        '''
        X_r = lle.fit_transform(X)
        ax = fig.add_subplot(3, 3, i + 1)
        ax.scatter(X_r[:, 0], X_r[:, 1], marker='o', c=Y, alpha=0.5)
        ax.set_title("k = %d" % k)
        plt.xticks(fontsize=10, color="darkorange")
        plt.yticks(fontsize=10, color="darkorange")
    plt.suptitle("LLE")
    plt.show()

X, Y = load_data()
fig = plt.figure('data')
ax = Axes3D(fig)
ax.scatter(X[:, 0], X[:, 1], X[:, 2], marker='o', c=Y)
LLE_components(X, Y)
LLE_neighbors(X, Y)

import numpy as np

import matplotlib.pyplot as plt

from sklearn import datasets, decomposition, manifold

from mpl_toolkits.mplot3d import Axes3D

def load_data():

'''

从sklearn中读取swiss_roll数据集

:return:

'''

swiss_roll = datasets.make_swiss_roll(n_samples=1000)

return swiss_roll[0], np.floor(swiss_roll[1])

def LLE_components(*data):

X, Y = data

for n in [3, 2, 1]: # 最终的降维目标

lle = manifold.LocallyLinearEmbedding(n_components=n) # sklearn的LLE方法

lle.fit(X)

print("n = %d 重建误差：" % n, lle.reconstruction_error_)

def LLE_neighbors(*data):

X, Y = data

Neighbors = [1, 2, 3, 4, 5, 15, 30, 100, Y.size - 1] # 可以选择的几个邻域值

fig = plt.figure("LLE", figsize=(9, 9))

for i, k in enumerate(Neighbors):

lle = manifold.LocallyLinearEmbedding(n_components=2, n_neighbors=k, eigen_solver='dense')

'''

eigen_solver：特征分解的方法。有‘arpack’和‘dense’两者算法选择。

当然也可以选择'auto'让scikit-learn自己选择一个合适的算法。

‘arpack’和‘dense’的主要区别是‘dense’一般适合于非稀疏的矩阵分解。

而‘arpack’虽然可以适应稀疏和非稀疏的矩阵分解，但在稀疏矩阵分解时会有更好算法速度。

当然由于它使用一些随机思想，所以它的解可能不稳定，一般需要多选几组随机种子来尝试。

'''

X_r = lle.fit_transform(X)

ax = fig.add_subplot(3, 3, i + 1)

ax.scatter(X_r[:, 0], X_r[:, 1], marker='o', c=Y, alpha=0.5)

ax.set_title("k = %d" % k)

plt.xticks(fontsize=10, color="darkorange")

plt.yticks(fontsize=10, color="darkorange")

plt.suptitle("LLE")

plt.show()

X, Y = load_data()

fig = plt.figure('data')

ax = Axes3D(fig)

ax.scatter(X[:, 0], X[:, 1], X[:, 2], marker='o', c=Y)

LLE_components(X, Y)

LLE_neighbors(X, Y)
